Cargas largas y voluminosas
Certificados ISO 9001:2015 en sistemas de gestión de calidad

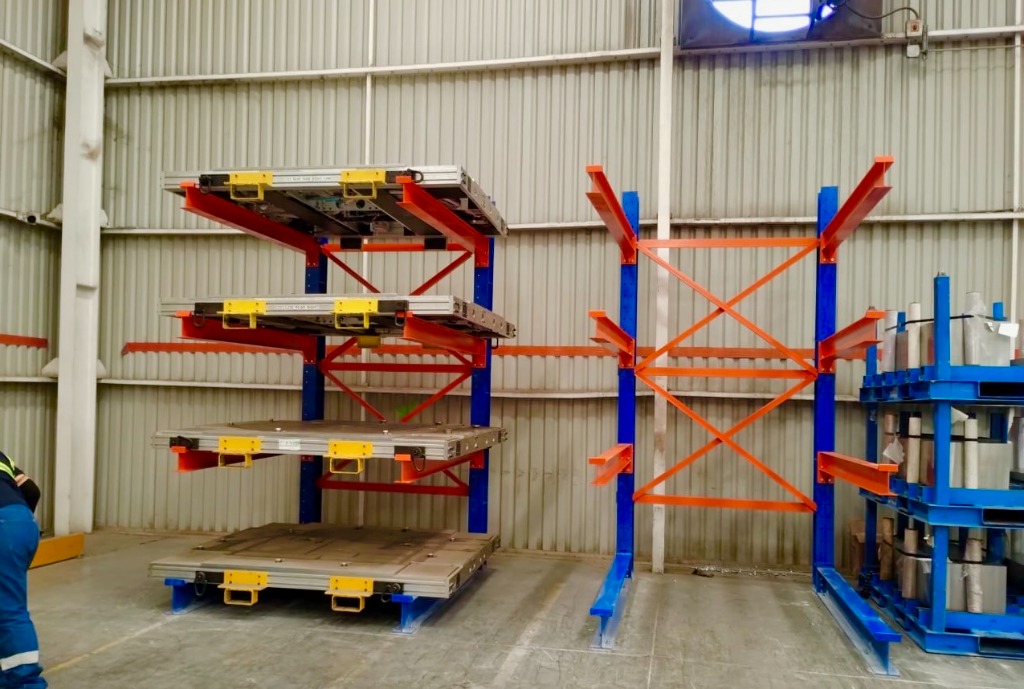

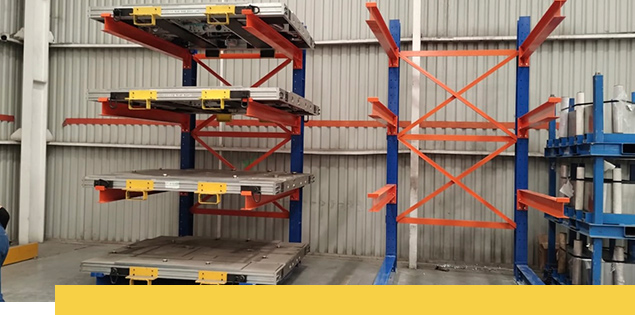

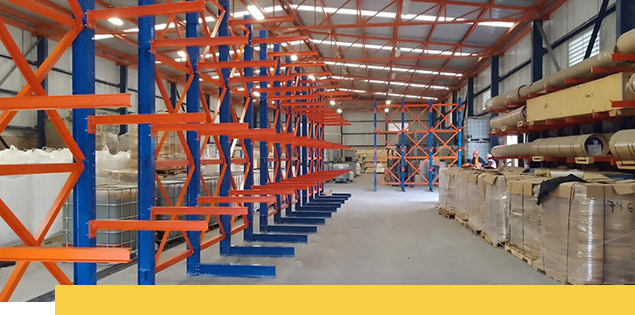

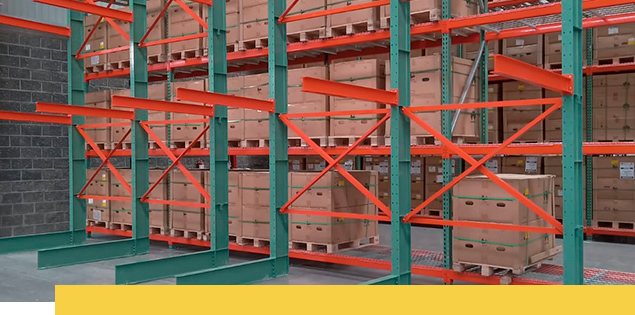

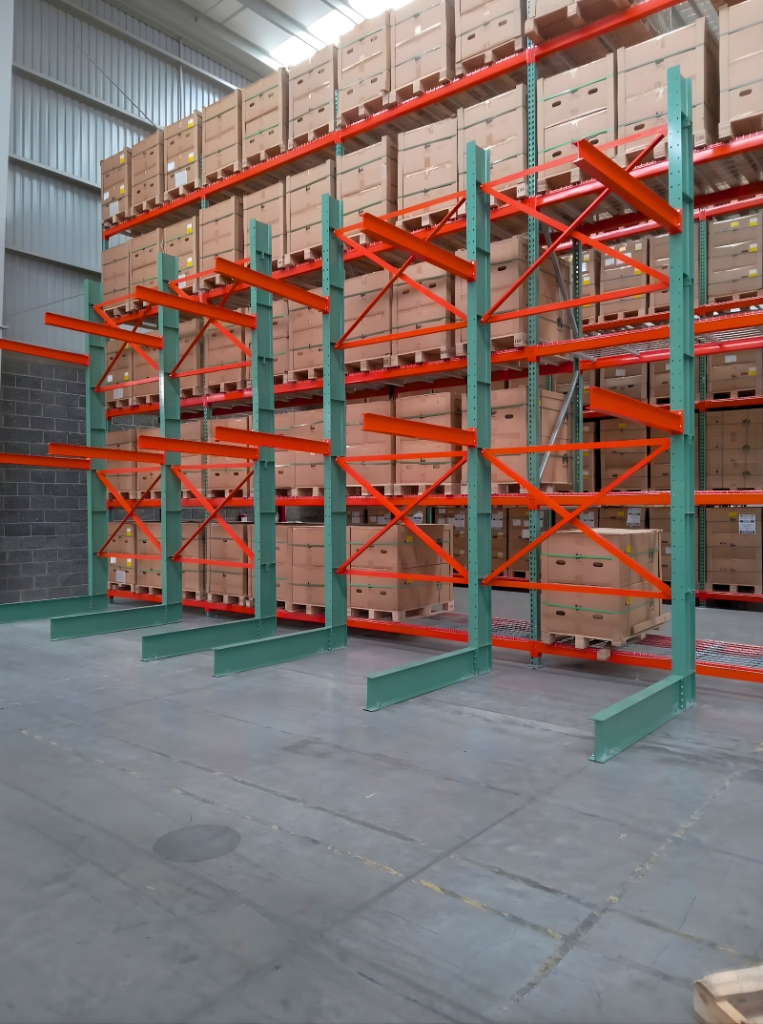

Un rack cantilever es un sistema de almacenaje de brazos voladizos sobre columnas, sin bastidor frontal, diseñado para material largo: tubería, perfil, madera y lámina. FMP Racks lo fabrica en cara simple y doble, con brazos y capacidad calculados sobre tu material real.
¿Qué es?
El cantilever elimina los bastidores frontales que un rack convencional necesita a intervalos regulares: la carga apoya sobre brazos voladizos que salen de una columna posterior, dejando el frente completamente abierto para material largo de cualquier longitud.
La separación entre columnas no la decide el espacio disponible sino la flecha admisible del material: cuánto puede pandearse la pieza entre dos apoyos sin deformarse.
Hay dos configuraciones: cara simple, contra muro o perímetro, y doble cara, en isla, sirviendo dos pasillos con una sola línea de columnas. Para carga paletizada, el sistema equivalente es el rack selectivo.
Componentes
Columnas
Elementos verticales que reciben toda la carga y permiten ajustar la altura de los brazos.

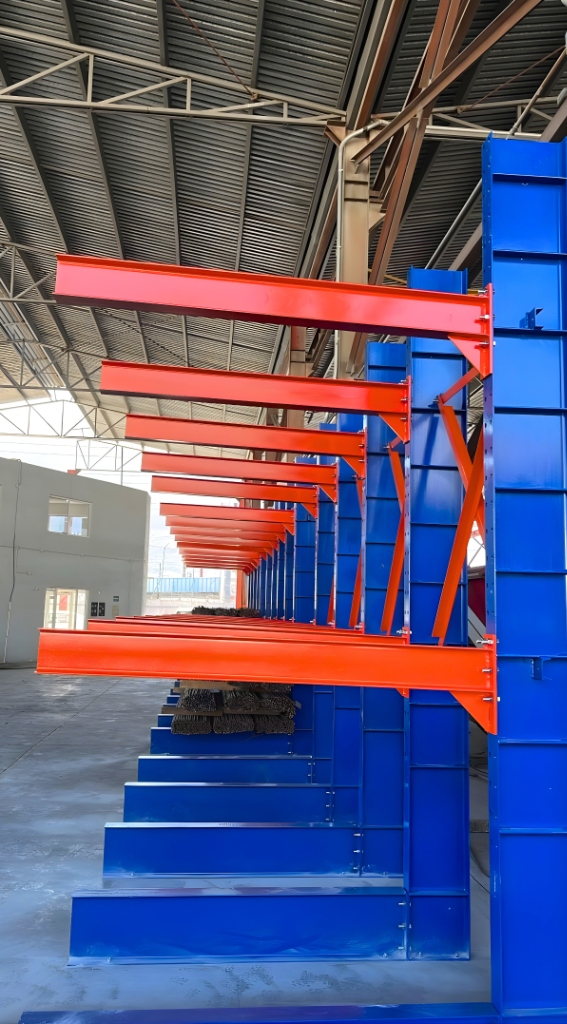

Brazos voladizos
Superficie de apoyo del material, con inclinación de retención hacia la columna.
Bases
Reparten la carga a la losa y contrarrestan el momento de vuelco del voladizo.
Arriostramientos
Unen las columnas entre sí y dan rigidez longitudinal al conjunto.
Topes de brazo
Impiden que la carga se deslice hacia el frente del voladizo.
Anclas de fijación
Sujetan la base a la losa, imprescindibles por el momento que genera el brazo.
Ventajas
Frente completamente abierto, sin bastidores que estorben
Almacena material largo repartido sobre varios brazos
Brazos ajustables en altura según el calibre del material
Cara simple contra muro o doble cara en isla
Reduce el daño al producto frente al apilado en piso
Aprovecha la altura del almacén con material largo
Apto para intemperie con acabado galvanizado
Aplicaciones
Resuelve el perfil estructural, la barra, la solera y la tubería que, apilados en piso, se dañan y se mezclan.
Aloja madera dimensionada, tableros y tubería de PVC, con acceso frontal para surtir por pieza.
Almacena materia prima en barra o perfil que alimenta procesos de corte y maquinado.
Clasifica lámina, tubo y perfil por medida y calibre para su distribución.
Tipos

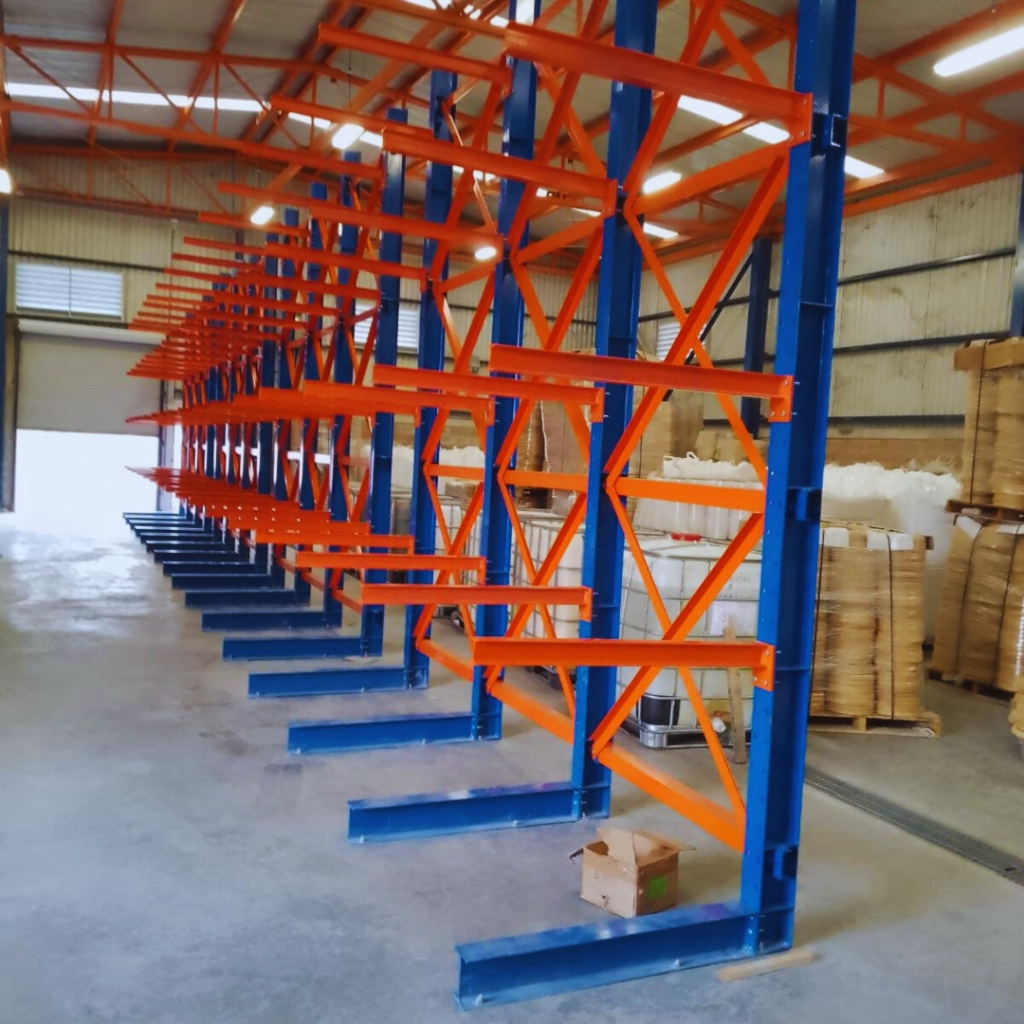

Cara Simple
Brazos en un solo lado, ideal para muros o perímetros.
Doble Cara
Brazos en ambos lados, ideal para pasillos centrales.
Personalizado
Fabricado según necesidades específicas del proyecto.
Comparativa
No compiten: se distinguen por la geometría del producto. La pregunta no es cuál rinde más, sino si lo que se almacena cabe en una tarima.
| Criterio | Rack cantilever | Rack selectivo | Cuál conviene |
|---|---|---|---|
| Geometría del producto | Largo e irregular | Paletizado y regular | Cantilever para barra, tubo y panel |
| Frente de la estructura | Abierto, sin bastidores | Dividido por bastidores | Cantilever si el material supera 3 m |
| Unidad de carga | Paquete o pieza suelta | Tarima | Selectivo si el producto va en tarima |
| Capacidad | Por brazo, según el material | Por nivel, mayor en carga concentrada | Selectivo para carga concentrada pesada |
| Ancho de pasillo | Mayor, por la maniobra lateral | Menor | Selectivo si la superficie es escasa |
| Altura habitual | Menor, la limita el alcance del equipo | Mayor, aprovecha toda la nave | Selectivo si sobra altura libre |
| Uso en intemperie | Sí, con galvanizado | Poco habitual | Cantilever para patio de materiales |
Cómo elegir el rack cantilever adecuado
FAQ
Tubería, perfil metálico, viga, barra, solera, madera dimensionada, lámina, panel, tablero y en general cualquier producto largo o de geometría irregular. El límite lo pone el peso por brazo y la flecha admisible, nunca la longitud.
Del calibre del brazo, de la columna y de cuántos brazos se reparte la pieza en carga uniformemente distribuida. La capacidad se calcula por brazo y debe rotularse así, sobre el material real que vayas a almacenar.
La cara simple lleva brazos en un solo lado y se instala contra muro o en el perímetro. La doble cara lleva brazos a ambos lados de una columna central y se monta en isla, atendiendo dos pasillos.
Sí, con acabado galvanizado y anclaje calculado para las cargas de viento del emplazamiento. Es una configuración habitual en patios de materiales y depósitos de acero.
Por la flecha admisible del material: cuánto puede pandearse la pieza entre dos apoyos sin deformarse. Tubería de pared delgada exige apoyos más juntos que un perfil estructural pesado.
Del ancho del paquete apoyado, no del largo de la pieza: el largo se reparte a lo largo de varios brazos consecutivos. FMP Racks define la longitud sobre el material real de tu operación.
